工业级16口千兆管理型PoE交换机

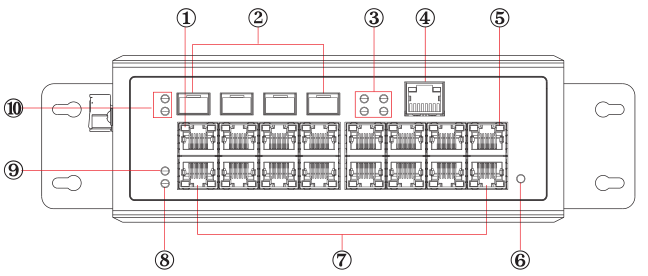

1 PoE供电指示灯：黄色 点亮：设备通电 熄灭：设备未被检测到或未通电
2 上联SFP光口：将数据从PoE端口传输到远程设备
3 光纤上联口指示灯：绿色 点亮：网口已经连接上 熄灭：网口无连接 闪烁：数据传输中
4 控制端口：切换CLI配置界面
5 网络端口指示灯：绿色 点亮：网口已经连接上 熄灭：网口无连接 闪烁：数据传输中
6 复位按钮：复位按钮按下，绿灯点亮，设备复位重启
7 PoE供电及数据传输端口: 为PD设备供电并传输数据
8 系统运行指示灯：设备运行时闪烁
9 告警指示灯：当其中一个输入电源或PoE下联口关闭时，灯亮
10 电源指示灯：红色 点亮：设备供电正常 熄灭：设备无供电

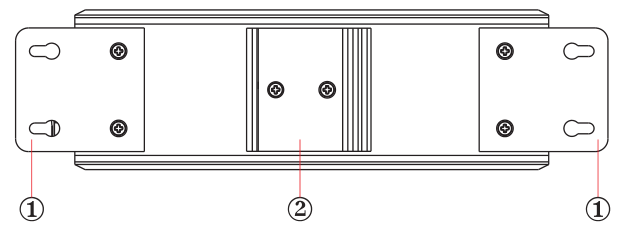

1 机架安装挂耳：用于墙壁安装
2 导轨：用于导轨安装
1. 1.Cat5e, Cat6或Cat7缆线
2. RJ-45连接器
3. 压线工具
4. 剥线器或小刀
1) 我们建议剥去至少半英寸的电缆以露出内部电线。
2) 在拆除网络电缆护套后，将电缆内的电线分开，以便将它们放入RJ-45连接器中。
3) CAT5双绞线由四根绞合线组成，每根绞合线都有颜色编码; 8根电线必须按照EIA / TIA 568A或EIA / TIA 568B的标准进行正确排序。
4) 切掉线头，在绝缘层外露出1.5厘米导线，确保8根电线齐整。
5) 将电缆放入RJ-45连接器中，然后使用压线工具连接连接器。
6) 电缆另一端重复上述步骤; 建议电缆两端的电线顺序相同。
7) 电缆两端的步骤完成之后，要确保在安装之前进行测试。
Note:
1.本设备的所有RJ-45口均支持MDI/MDIX自适应功能，因此允许电缆两端的线序不同。
2.最多可以级联两台交换机。
包装清单
1) FS-S5016GP-4SG：1台 2) 53VDC/3.8A电源适配器：1个
3) 螺丝钉：10个 4) 导轨：1个
5) 安装挂耳：2个 6) 用户手册：1份

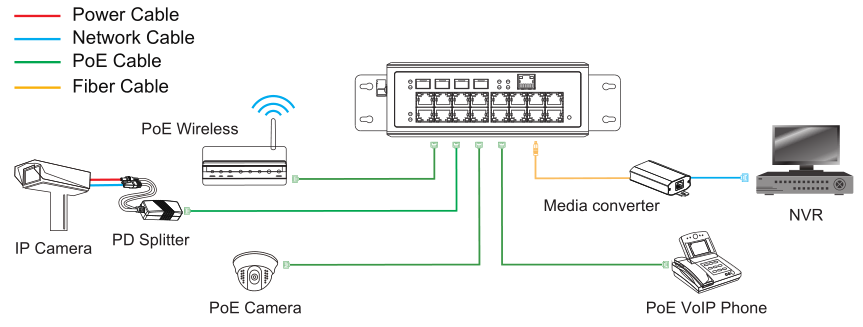

步骤1：先关闭所有输入/输出设备并移除电源线。
步骤2：通过标准Cat 5e / 6电缆连接PoE摄像机的RJ-45口和PoE交换机的RJ-45下联口。
步骤3：通过标准Cat 5e / 6电缆连接PoE交换机的上联口和NVR或电脑或其他设备的RJ-45口。
将53VDC / 3.8A的电源适配器与PoE交换机连接。
步骤5：确保上述连接正确完成，然后打开电源。
|
型号 |
FS-S5016GP-4SG |
|
|
2层特性 |
VLAN |
802.1Q VLAN (4K) 及基于端口的VLAN |
|
流量控制 |
进入/退出端口速率限制，广播风暴控制，未知单播限制，多播速率限制 |
|
|
生成树协议 |
IEEE802.1D (STP)、IEEE802.1W (RSTP) |
|
|
多路传送 |
IGMPv1/2/3侦听 |
|
|
端口镜像 |
仅支持入口和出口数据的镜像; 支持一对一，多对一镜像模式 |
|
|
端口聚合 |
支持端口聚合，每组最多可支持8个端口，最多2个组 |
|
|
QOS |
802.1P |
|
|
DSCP |
||
|
支持默认优先级标记的端口，每个端口至少有8个不同的优先级队列 |
||
|
支持基于端口的带宽控制 |
||
|
每个端口有4个传输队列，映射802.1P的四个优先级 |
||
|
支持基于MAC的QOS |
||
|
安全性 |
安全功能 |
IEEE802.1x（基于端口，基于MAC），可以很明显地传输802.1x数据包 |
|
登录访问认证，更改登录密码 |
||
|
MAC地址过滤 |
||
|
支持设置MAC地址学习老化 |
||
|
端口环路检测 |
||
|
管理能力 |
管理模式 |
SNMP v1/v2, CLI, WEB |
|
管理通道 |
Console, Telnet |
|
|
系统维护 |
端口镜像, RMON, SNMP v1/v2 |
|
|
系统文件传输 |
TFTP |
|
|
支持文件的备份和导入 |
||
|
软件升级 |
支持远程升级 |
|
