Managed 管理型工业级PoE交换机

Model: FS-S5008GP-4SG

工业级8口千兆管理型PoE交换机


  • 符合IEEE802.3, IEEE802.3u, IEEE802.3ab, IEEE802.3az, IEEE802.3af/at标准
  • 支持IEEE802.3x全双工流量控制;支持MDI/MDIX自动翻转功能
  • 支持WEB, TELNET & SNMP管理
  • 支持L2切换功能,包括802.1QVLAN,端口镜像,IGMP组播侦听功能,PoE+管理
  • 支持STP (802.1D)和RSTP (802.1w)
  • 环网冗余设计,自愈时间小于20ms,组网更稳定可靠
  • 4端口支持48V-56V的直流电传输到PoE供电设备
  • 为供电设备端口提供15.4W或30W的功率
  • 2个千兆上联SFP光口
  • 重启功能有助于IC复位
  • 卓越的防雷、防静电和抗干扰能力
  • 防雷等级:6KV
  • 即插即用,无需配置
  • 镀锌外壳,持久耐用
  • 工作温度:-40~75℃

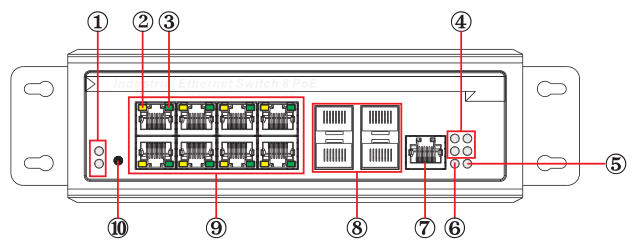

前&后面板

1 电源指示灯:红色 点亮:设备供电正常 熄灭:设备无供电

2 PoE供电指示灯:黄色 点亮:设备通电 熄灭:设备未被检测到或未通电

3 网络端口指示灯:绿色 点亮:网口已经连接上 熄灭:网口无连接 闪烁:数据传输中

4 光纤上联口指示灯:绿色 点亮:网口已经连接上 熄灭:网口无连接 闪烁:数据传输中

5 系统运行指示灯:设备运行时闪烁

6 告警指示灯:当其中一个输入电源或PoE下联口关闭时,灯亮

7 控制端口:切换CLI配置界面

8 上联SFP光口:将数据从PoE端口传输到远程设备

9 PoE供电及数据传输端口: 为PD设备供电并传输数据

10 复位按钮:复位按钮按下,绿灯点亮,设备复位重启

后面板

1 机架安装挂耳:用于墙壁安装

2 导轨:用于导轨安装

RJ-45定义
如何制作网络电缆
要创建网络电缆,首先需要使用下面列出的设备。

1. 1.Cat5e, Cat6或Cat7缆线

2. RJ-45连接器

3. 压线工具

4. 剥线器或小刀

RJ-45连接器的电线顺序必须符合EIA / TIA 568A或EIA / TIA 568B的国际标准。

1) 我们建议剥去至少半英寸的电缆以露出内部电线。

2) 在拆除网络电缆护套后,将电缆内的电线分开,以便将它们放入RJ-45连接器中。

3) CAT5双绞线由四根绞合线组成,每根绞合线都有颜色编码; 8根电线必须按照EIA / TIA 568A或EIA / TIA 568B的标准进行正确排序。

4) 切掉线头,在绝缘层外露出1.5厘米导线,确保8根电线齐整。

5) 将电缆放入RJ-45连接器中,然后使用压线工具连接连接器。

6) 电缆另一端重复上述步骤; 建议电缆两端的电线顺序相同。

7) 电缆两端的步骤完成之后,要确保在安装之前进行测试。

Note:

1.本设备的所有RJ-45口均支持MDI/MDIX自适应功能,因此允许电缆两端的线序不同。

2.最多可以级联两台交换机。

快速安装指南

包装清单

1) FS-S5008GP-4SG:1台 2) 53VDC/2.5A电源适配器:1个

3) 螺丝钉:10个 4) 导轨:1个

5) 安装挂耳:2个 6) 用户手册:1份

步骤1:先关闭所有输入/输出设备并移除电源线。

步骤2:通过标准Cat 5e / 6电缆连接PoE摄像机的RJ-45口和PoE交换机的RJ-45下联口。

步骤3:通过标准Cat 5e / 6电缆连接PoE交换机的上联口和NVR或电脑或其他设备的RJ-45口。

将53VDC / 2.5A的电源适配器与PoE交换机连接。

步骤5:确保上述连接正确完成,然后打开电源。

技术规格

型号

FS-S5008GP-4SG

产品名称

工业级8口千兆管理型PoE交换机

电源

供电模式

电源适配器

电压范围

DC48~56V

功耗

设备<10W     PoE供电电源120W

网络端口参数

网络端口

1~8以太网下联口:10/100/1000Mbps   上联口:41000Base-X SFP光口

传输距离

以太网下联口:100m   上联口:光口的传输距离取决于不同的SFP模块

传输媒介

以太网下联口:Cat5e/6标准电缆   上联口:光纤

PoE标准

IEEE802.3af/at

PoE供电模式

末端跨接法

PoE供电功率

每个端口30W   整机120W

网络交换机规格

网络标准

IEEE802.3, IEEE802.3ab, IEEE802.3u, IEEE802.3az, IEEE802.3ad

交换方式

存储转发

数据缓存

4M

MAC地址表

8K

包转发率

17.85Mpps

指示灯/按钮

电源指示灯

点亮:设备供电正常,熄灭:设备无供电

系统运行指示灯

绿色:1s闪亮一次,系统运行正常;长亮或熄灭,系统运行异常

上联口指示灯

绿色:亮,网口已经连接上;灭,网口连接;闪烁:数据传输中

PoE供电指示灯

8PoE指示灯(黄色)

网络端口指示灯

数据传输时1~8个端口指示灯闪烁(绿色)

复位按钮

复位按钮按下,绿灯点亮,设备复位重启

防护等级

防雷

6KV(共模), 10/700us IEC61000-4-5   2KV(差模), 10/700us IEC610000-4-5

静电防护

接触放电:±8KV   空气放电:±15KV   标准:IEC61000-4-2

可靠性

平均故障时间

100000h

结构

外形尺寸(长**高)

184mmx143mmx62mm

外壳

电镀

机身颜色

黑色

净重

750g

工作环境

运行温度

-40~75

存储温度

-40~85

相对湿度

0~95%(无凝结)

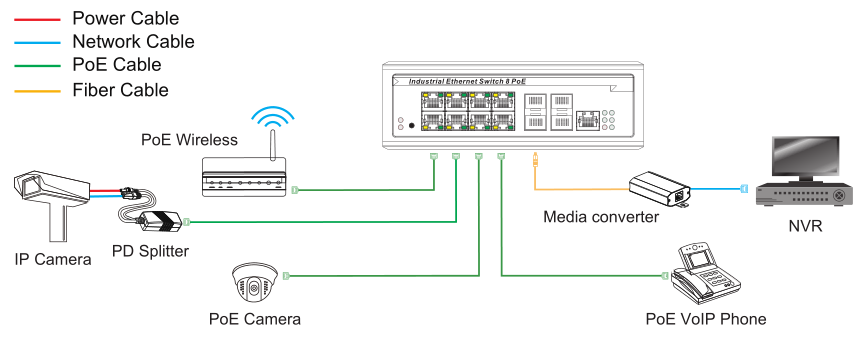

应用

• 安防监控系统

• 多媒体网络教学系统

• 医疗监控显示系统

• 工业自动化控制系统

• 银行、证券、金融信息显示系统

• 远程网络服务器监控系统

• 百货公司安保系统

• 娱乐场所安保系统

• 医院、机场和银行

• 校园
