Managed 非管理型工业级PoE交换机

Model: FS-S3008GP-2C

工业级8口千兆非管理型PoE交换机


  • 符合IEEE802.3, IEEE802.3u, IEEE802.3af/at标准
  • 支持IEEE802.3x 全双工流量控制; 支持MDI/MDIX自动翻转功能
  • 4端口支持48V-56V的直流电传输到PoE供电设备
  • 为供电设备端口提供15.4W或30W的功率
  • 2个COMBO上联口:千兆RJ45口和千兆SFP复用口
  • 120W的PoE供电功率
  • 外配53VDC/2.5A的电源适配器
  • PoE数据和电力传输距离可达100米
  • 重启功能有助于IC复位
  • 卓越的防雷、防静电和抗干扰能力
  • 防雷等级:6KV
  • 即插即用,无需配置
  • 镀锌外壳,持久耐用
  • 工作温度:-40~75℃

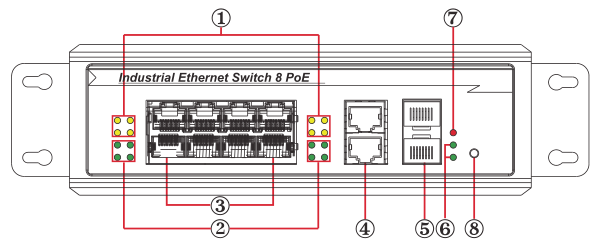

前&后面板

1 PoE供电指示灯:黄色 点亮:设备通电 熄灭:设备未被检测到或未通电

2 网络端口指示灯:绿色 点亮:网口已经连接上 熄灭:网口无连接 闪烁:数据传输中

3 以太网下联口:将数据从其他IP设备传输到交换机

4 上联千兆RJ-45口:将数据从PoE端口传输到其他设备(NVR / Switch / ADSL)

5 上联SFP光口:将数据从PoE端口传输到其他设备(NVR / Switch / ADSL)

6 上联口指示灯:绿色 点亮:网口已经连接上 熄灭:网口无连接 闪烁:数据传输中

7 电源指示灯:红色 点亮:设备供电正常 熄灭:设备无供电

8 复位按钮:复位按钮按下,绿灯点亮,设备复位重启

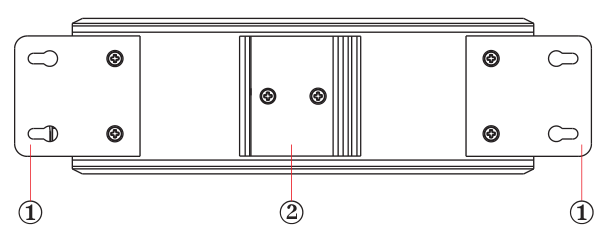

后面板

1 机架安装挂耳:用于墙壁安装

2 导轨:用于导轨安装

什么是以太网交换机上的光电复用(Combo)端口

千兆以太网光电复用口是一个以太网端口和一个Mini-GBIC端口(也称为SFP),它们共享相同的交换矩阵和端口编号。光电复用口是一种提供不占用未使用交换矩阵的不同连接类型的方式。这些光电复用口也可以标记为绑定,意味着只能使用两个不同的物理端口且一次只能使用一个。一个千兆以太网光电复用口由一个1000Base-T千兆铜缆端口(提供的) 和一个Mini-GBIC端口(需要Mini-GBIC模块的空端口)组成。

Note:

如果正在使用Mini-GBIC端口,则会自动禁用相应的1000BASE-T铜缆端口,反之亦然。

RJ-45定义
如何制作网络电缆
要创建网络电缆,首先需要使用下面列出的设备。

1. 1.Cat5e, Cat6或Cat7缆线

2. RJ-45连接器

3. 压线工具

4. 剥线器或小刀

RJ-45连接器的电线顺序必须符合EIA / TIA 568A或EIA / TIA 568B的国际标准。

1) 我们建议剥去至少半英寸的电缆以露出内部电线。

2) 在拆除网络电缆护套后,将电缆内的电线分开,以便将它们放入RJ-45连接器中。

3) CAT5双绞线由四根绞合线组成,每根绞合线都有颜色编码; 8根电线必须按照EIA / TIA 568A或EIA / TIA 568B的标准进行正确排序。

4) 切掉线头,在绝缘层外露出1.5厘米导线,确保8根电线齐整。

5) 将电缆放入RJ-45连接器中,然后使用压线工具连接连接器。

6) 电缆另一端重复上述步骤; 建议电缆两端的电线顺序相同。

7) 电缆两端的步骤完成之后,要确保在安装之前进行测试。

Note:

1.本设备的所有RJ-45口均支持MDI/MDIX自适应功能,因此允许电缆两端的线序不同。

2.最多可以级联两台交换机。

快速安装指南

包装清单

1) FS-S3008GP-2C:1台 2) 53VDC/2.5A电源适配器:1个

3) 螺丝钉:10个 4) 导轨:1个

5) 安装挂耳:2个 6) 用户手册:1份

步骤1:先关闭所有输入/输出设备并移除电源线。

步骤2:通过标准Cat 5e / 6电缆连接PoE摄像机的RJ-45口和PoE交换机的RJ-45下联口。

步骤3:通过标准Cat 5e / 6电缆连接PoE交换机的上联口和NVR或电脑或其他设备的RJ-45口。

将53VDC / 2.5A的电源适配器与PoE交换机连接。

步骤5:确保上述连接正确完成,然后打开电源。

技术规格

型号

FS-S3008GP-2C

产品名称

工业级8口千兆非管理型PoE交换机

电源

供电模式

电源适配器

电压范围

DC48~56V

功耗

设备<5W     PoE供电电源120W

网络端口参数

网络端口

以太网下联口:10/100/1000Mbps     2COMBO上联口:千兆RJ45口和千兆SFP复用口

传输距离

以太网下联口:100m     上联口:100m   光口的传输距离取决于不同的SFP模块

传输媒介

以太网下联口:Cat5e/6标准电缆    上联口:Cat5e/6标准电缆或光纤

PoE标准

IEEE802.3af/at

PoE供电模式

末端跨接法

PoE供电功率

每个端口30W   整机120W

网络交换机规格

网络标准

IEEE802.3, IEEE802.3ab, IEEE802.3ad, IEEE802.3u, IEEE802.3az, IEEE802.3

交换方式

存储转发

数据缓存

2M

MAC地址表

8K

背板带宽

20Gbps

包转发率

14.88Mpps

指示灯/按钮

电源指示灯

点亮:设备供电正常,熄灭:设备无供电

上联口指示灯

绿色:亮,网口已经连接上;灭,网口连接;闪烁:数据传输中

PoE供电指示灯

8PoE指示灯(黄色)

网络端口指示灯

数据传输时1~8个端口指示灯闪烁

防护等级

防雷

6KV(共模), 10/700us IEC61000-4-5   2KV(差模), 10/700us IEC610000-4-5

静电防护

接触放电:±8KV   空气放电:±15KV   标准:IEC61000-4-2

可靠性

稳定性测试

IEC60068-2-32(自由落体) IEC60068-2-27(冲击) IEC60068-2-6(振动)

遵循法规

FCC Part 15 Class A, CE

平均故障时间

100000h

结构

外形尺寸(长**高)

184mmx143mmx62mm

外壳

电镀&铝合金

机身颜色

黑色

净重

750g

工作环境

运行温度

-40~75

存储温度

-40~85

相对湿度

0~95%(无凝结)

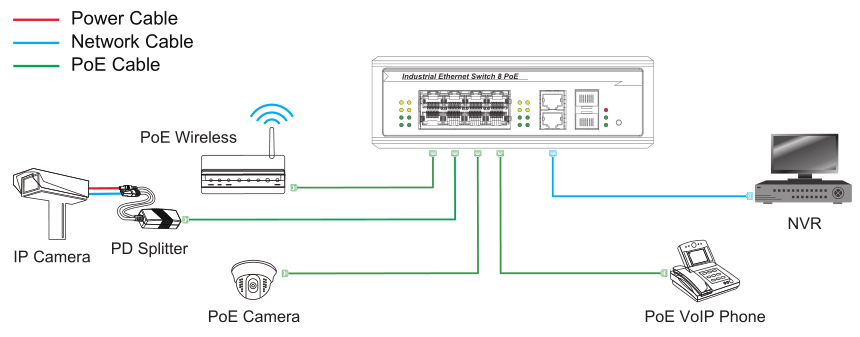

应用

• 安防监控系统

• 多媒体网络教学系统

• 医疗监控显示系统

• 工业自动化控制系统

• 银行、证券、金融信息显示系统

• 远程网络服务器监控系统

• 百货公司安保系统

• 娱乐场所安保系统

• 医院、机场和银行

• 校园
