Managed 非管理型工业级PoE交换机

Model: FS-S3004EP-2SE

工业级4口百兆非管理型PoE交换机


  • 符合IEEE802.3, IEEE802.3u, IEEE802.3af/at标准
  • 支持IEEE802.3x全双工流量控制;支持MDI/MDIX自动翻转功能
  • 4端口支持48V-56V的直流电传输到PoE供电设备
  • 为供电设备端口提供15.4W或30W的功率
  • 60W或120W的PoE供电功率
  • 外配53VDC/1.25A或2.5A的电源适配器
  • PoE数据和电力传输距离可达100米
  • 基于端口的VLAN可用于增强安全性
  • VLAN功能开启时,传输距离可达250米
  • 重启功能有助于IC复位
  • 卓越的防雷、防静电和抗干扰能力
  • 防雷等级:6KV
  • 即插即用,无需配置
  • 镀锌外壳,持久耐用
  • 工作温度:-40~75℃

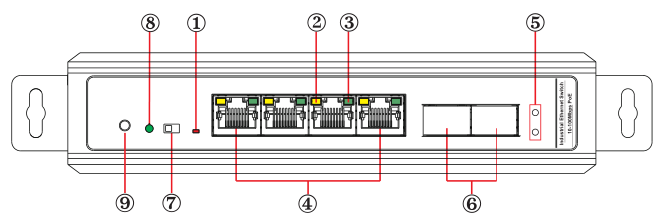

前&后面板

1 电源指示灯:红色 点亮:设备供电正常 熄灭:设备无供电

2 PoE供电指示灯:黄色 点亮:设备通电 熄灭:设备未被检测到或未通电

3 网络端口指示灯:绿色 点亮:网口已经连接上 熄灭:网口无连接 闪烁:数据传输中

4 以太网下联口:将数据从其他IP设备传输到交换机

5 上联口指示灯:绿色 点亮:网口已经连接上 熄灭:网口无连接 闪烁:数据传输中

6 以太网上联口:将数据从PoE端口传输到其他设备(NVR / Switch / ADSL)

7 VLAN按钮:开启:灯亮,VLAN功能启动;关闭:灯灭,VLAN功能停止

8 VLAN指示灯:绿色

9 复位按钮:复位按钮按下,绿灯点亮,设备复位重启

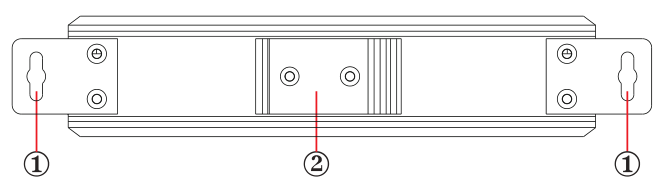

后面板

1 机架安装挂耳:用于墙壁安装

2 导轨:用于导轨安装

VLAN介绍

目前,以太网交换机的应用非常广泛。为了满足不同客户的需求,网络服务迫切需要解决广播域,带宽和安全性等问题,因此,一种新的VLAN技术应运而生。

每个RJ-45下联口和RJ-45上联口分别构成一个单独的工作站。在同一个VLAN工作站中,无论它们实际连接到哪台交换机,它们之间的通信就好像它们位于单独的交换机上一样。同一VLAN中的广播只能被此VLAN中的成员听到,而不能在其他VLAN中听到,以此来控制不必要的广播风暴的产生。同时,如果没有路由,不同的VLAN之间就无法相互通信,这也增加了企业网络中不同部门的安全性。

VLAN模式开启后,数据无法在RJ-45下联口之间转发,但下联口和RJ-45上联口之间可以互相通信。下联口的带宽强行调整为10Mbps模式,以适应最大250米的长距离传输。RJ-45上联口的带宽为100Mbps,与其他交换机或NVR保持级联连接。

Note:

1.打开VLAN按钮后,请按复位按钮或重新启动设备,此时VLAN模式已开启。

2.最大延伸距离可达250米。 实际的延伸距离将根据电缆质量,特定摄像头和现场环境的不同而有所不同。

RJ-45定义
如何制作网络电缆
要创建网络电缆,首先需要使用下面列出的设备。

1. 1.Cat5e, Cat6或Cat7缆线

2. RJ-45连接器

3. 压线工具

4. 剥线器或小刀

RJ-45连接器的电线顺序必须符合EIA / TIA 568A或EIA / TIA 568B的国际标准。

1) 我们建议剥去至少半英寸的电缆以露出内部电线。

2) 在拆除网络电缆护套后,将电缆内的电线分开,以便将它们放入RJ-45连接器中。

3) CAT5双绞线由四根绞合线组成,每根绞合线都有颜色编码; 8根电线必须按照EIA / TIA 568A或EIA / TIA 568B的标准进行正确排序。

4) 切掉线头,在绝缘层外露出1.5厘米导线,确保8根电线齐整。

5) 将电缆放入RJ-45连接器中,然后使用压线工具连接连接器。

6) 电缆另一端重复上述步骤; 建议电缆两端的电线顺序相同。

7) 电缆两端的步骤完成之后,要确保在安装之前进行测试。

Note:

1.本设备的所有RJ-45口均支持MDI/MDIX自适应功能,因此允许电缆两端的线序不同。

2.最多可以级联两台交换机。

快速安装指南

包装清单

1) FS-S3004EP-2SE:1台 2) 53VDC/1.25A或2.5A电源适配器:1个

3) 螺丝钉:10个 4) 导轨:1个

5) 安装挂耳:2个 6) 用户手册:1份

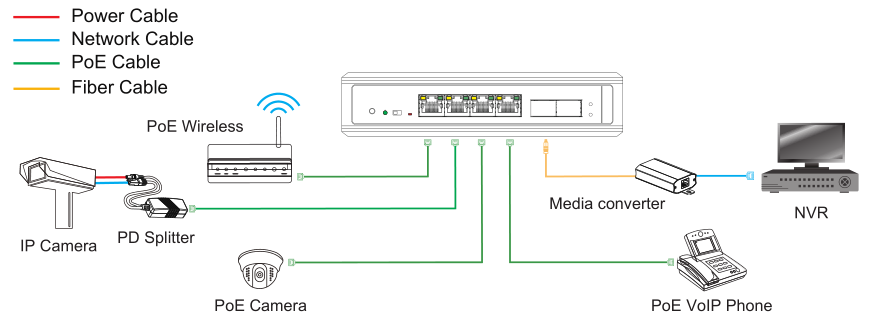

步骤1:先关闭所有输入/输出设备并移除电源线。

步骤2:通过标准Cat 5e / 6电缆连接PoE摄像机的RJ-45口和PoE交换机的RJ-45下联口。

步骤3:通过标准Cat 5e / 6电缆连接PoE交换机的上联口和NVR或电脑或其他设备的RJ-45口。

将53VDC / 1.25A或2.5A的电源适配器与PoE交换机连接。

步骤5:确保上述连接正确完成,然后打开电源。

技术规格

型号

FS-S3004EP-2SE

产品名称

工业级4口百兆非管理型PoE交换机

电源

供电模式

电源适配器

电压范围

DC48~56V

功耗

设备<5W     PoE供电电源60W or 120W

网络端口参数

网络端口

以太网下联口:10/100Mbps     上联口:2*10/100Mbps

传输距离

1~4以太网下联口:100m   带宽为10Mbps时传输距离可达250   上联口:传输距离取决于不同的SFP模块

传输媒介

1~4以太网下联口:Cat5e/6标准电缆    上联口:Cat5e/6标准电缆   上联SFP口:光纤

PoE标准

IEEE802.3af/at

PoE供电模式

末端跨接法

PoE供电功率

每个端口30W   整机60W120W

网络交换机规格

网络标准

IEEE802.3 10BASE-T, IEEE802.3u 100BASE-TX/FX, IEEE802.3az

交换方式

存储转发

数据缓存

448K

MAC地址表

1K

包转发率

0.89Mpps

指示灯/按钮

电源指示灯

点亮:设备供电正常,熄灭:设备无供电

上联口指示灯

绿色:亮,网口已经连接上;灭,网口连接;闪烁:数据传输

PoE供电指示灯

4PoE指示灯(黄色)

网络端口指示灯

数据传输时1~4个端口指示灯闪烁

复位按钮

复位按钮按下,绿灯点亮,设备复位重启

VLAN按钮

开启:灯亮,VLAN功能启动;关闭:灯灭,VLAN功能停止

防护等级

防雷

6KV(共模), 10/700us IEC61000-4-5   2KV(差模), 10/700us IEC610000-4-5

静电防护

接触放电:±8KV   空气放电:±15KV   标准:IEC61000-4-2

可靠性

稳定性测试

IEC60068-2-32(自由落体) IEC60068-2-27(冲击) IEC60068-2-6(振动)

遵循法规

FCC Part 15 Class A, CE

平均故障时间

100000h

结构

外形尺寸(长**高)

175mmx105mmx42mm

外壳

电镀

机身颜色

黑色

净重

650g

工作环境

运行温度

-40~75

存储温度

-40~85

相对湿度

0~95%(无凝结)


应用

• 安防监控系统

• 多媒体网络教学系统

• 医疗监控显示系统

• 工业自动化控制系统

• 银行、证券、金融信息显示系统

• 远程网络服务器监控系统

• 百货公司安保系统

• 娱乐场所安保系统

• 医院、机场和银行

• 校园
