EN
Managed 光电转换器

Model: FS-MC01G-SG

单路光纤转换器


  • 符合IEEE802.3u 10/100/1000Base-TX和1000Base-FX以太网标准
  • 光纤连接器:LC
  • 支持10/100/1000Mbps和全/半双工的自动协商
  • 支持MDI/MDIX自动翻转功能
  • 传输距离:
    UTP:最远达100M
    多模光纤:最远达2KM
    单模光纤:最远达100KM(取决于不同的模块)
  • 支持一键重启功能,无需拔插电源,方便系统维护
  • 电源、光纤和UTP端口状态指示灯
  • 外置电源
  • 安装快捷方便,操作简单,便于挂墙和桌面安装
概述

FS-MC01G-SG是10/100/1000Mbps自适应以太网光纤收发器。它可以实现双绞线和光纤两种不同传输介质的转换,中继10/100/1000Base-TX和1000Base-FX两种不同传输方式。能满足远距离、高速、高带宽的快速以太网工作组用户的需要。丰富的LED显示功能,实时显示设备的运行状态,极大方便了用户对产品运行状态的了解。


指示灯

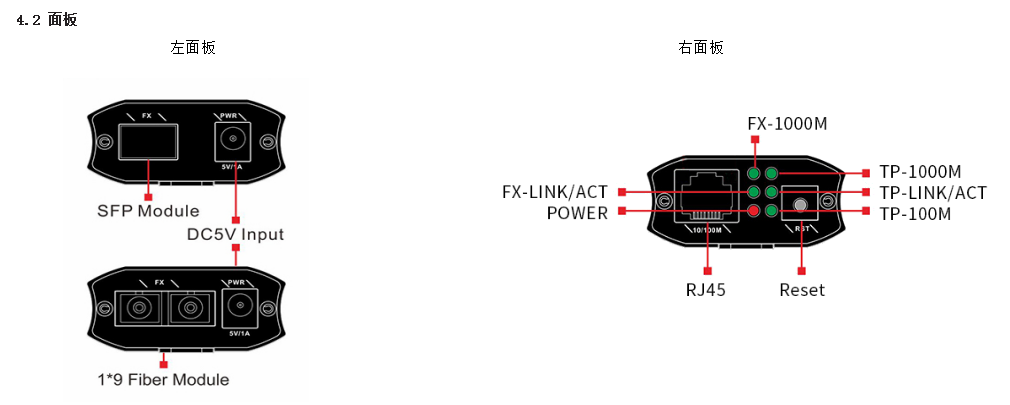

4.1 LED指示灯说明

1 电源指示灯(红色):“常亮”表明收发器处于通电状态;

2 TP-100M(绿色):“常亮”表明RJ45口的速率为100Mbps;

3 TP-LINK/ACT(绿色):“常亮”表明RJ45口连接有效;“闪烁”表明收发器正在从RJ45口接收或发送信号;

4 TP-1000M(绿色):“常亮”表明RJ45口的速率为1000Mbps;

5 FX_LINK/ACT(绿色):“常亮”表明光纤端口连接有效;“闪烁”表明收发器正在从光纤连接器接收或发送信号;

6 FX-1000M(绿色):“常亮”表明光纤端口的速率为1000Mbps;

网络线缆

1. 网络线缆

2. 波长:

1310nm 62.5/125,50/125um,多模光纤

1310nm/1550nm 9/125um,单模光纤



RJ 45定义
如何制作网络电缆
要创建网络电缆,首先需要使用下面列出的设备。

1.Cat5e, Cat6或Cat7缆线

2.RJ-45连接器

3.压线工具

4.剥线器或小刀

RJ-45连接器的电线顺序必须符合EIA / TIA 568A或EIA / TIA 568B的国际标准。

1) 我们建议剥去至少半英寸的电缆以露出内部电线。

2) 在拆除网络电缆护套后,将电缆内的电线分开,以便将它们放入RJ-45连接器中。

3) CAT5双绞线由四根绞合线组成,每根绞合线都有颜色编码; 8根电线必须按照EIA / TIA 568A或EIA / TIA 568B的标准进行正确排序。

4) 切掉线头,在绝缘层外露出1.5厘米导线,确保8根电线齐整。

5) 将电缆放入RJ-45连接器中,然后使用压线工具连接连接器。

6) 电缆另一端重复上述步骤; 建议电缆两端的电线顺序相同。

7) 电缆两端的步骤完成之后,要确保在安装之前进行测试。

注意:

本设备的所有RJ-45口均支持MDI/MDIX自动翻转功能,因此允许电缆两端的线序不同。

快速安装指南、 链路告警功能、故障排除

快速安装指南:

1.安装之前请检查以下设备和附件,如有缺失,请及时与供应商联系。

1)光纤转换器  1对

2)电源适配器  2个

3)安装使用手册  1份

4)保修卡  1张

2.安装步骤:

1)关闭电源

2)连接转换器到10/100/1000Base-TX设备(如以太网服务器,工作站,路由器,交换机,集线器等);确认双绞线(cat5及以上)长度不超过100米;连接双绞线(cat5及以上)的一端到转换器的RJ45插口,另一端连接到10/100/1000Base-TX设备;UTP端口支持MDI/MDIX自动翻转功能,所以无需进行电缆选择或使用UPLINK端口。如下图:

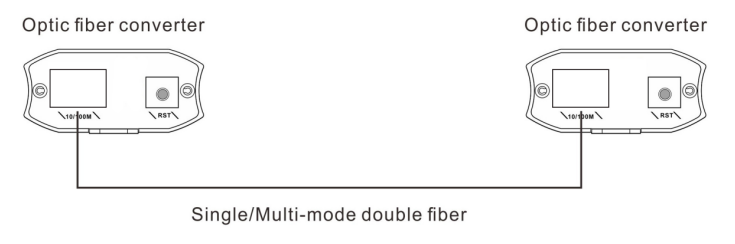

3)连接转换器到转换器,单模或多模光纤的一端连接转换器发射端的SC接口,另一端连接转换器的接收端。如下图:

4)接通电源


链路告警功能:

转换器上电后,链路告警功能自动启动,链路告警功能会在自动侦测到链路中任一端口中断时强迫该链路其他端口停止传输。如下图所示:

指示灯情况:


故障排除:

如设备出现故障,可按照以下方式解决:

1)确认设备是否是按供应商的安装要求来安装的;

2)确认UTP线缆是否接触良好,线序是否符合EIA/TIA 568A或568B的国际标准;

3)确认光模块的光纤跳线是否连接好,其连接方向是否正确;

4)按下复位键重启,检查设备能否正常工作;

可根据以下表格列出的指示灯状态辅助判断故障原因:


5)用一个能够正常工作的设备换下不能正常工作的设备,以核查设备是否损坏;

6)如果仍然不能排除故障,请与厂商联系。

技术规格

项目

描述

电源

供电模式

电源适配器供电

适应电压范围

5VDC

功耗

4W

网络端口参数

连接器

一个LC连接器

一个RJ 45连接器



最大传输距离

双绞线:100m

多模光纤:2km

单模光纤:20km/ 40km/ 60km/ 80km/100km

传输介质

Cat5及以上标准网络电缆

网络交换规格

网络标准

IEEE802.3/ IEEE802.3u

交换方式

直通转发

按钮

复位按钮

复位按钮按下,设备复位重启

工作环境

工作温度

0~55

存储温度

-40~70

相对湿度

10%~90%

结构

外形尺寸(长**高)

130mmx52mmx24mm

外壳

铝合金

机身颜色

黑色

净重

103g/pc

可靠性

平均故障时间

30000h

应用

• 安防监控系统

• 多媒体网络教学系统

• 医疗监控显示系统

• 工业自动化控制系统

• 银行、证券、金融信息显示系统

• 远程网络服务器监控系统

• 百货公司安保系统

• 娱乐场所安保系统

• 医院、机场和银行

• 校园
