Managed 高清信号延长器

Model: FS-HD2101E

通过单根标准Cat6/6a/7网线发射或接收HDMI信号


  • 产品由发射器主机和接收器主机组成,需成对配套使用
  • 高清视频信号传输距离达60米(1080p@60Hz)
  • 支持频率为38KHz的红外回传功能
  • 支持HDMI 1.4a和HDCP1.2a协议
  • LED灯状态显示HDMI活动
  • 支持音频格式DTS-HD/Dolby True HD/PCM/ Dolby AC3/DSD
  • 最高分辨率达1080p@60Hz
  • 高清视频IP传输解决方案,最大带宽<80Mbps
  • 外配5VDC/1A的电源适配器
  • 即插即用,无需配置
  • 金属外壳,持久耐用

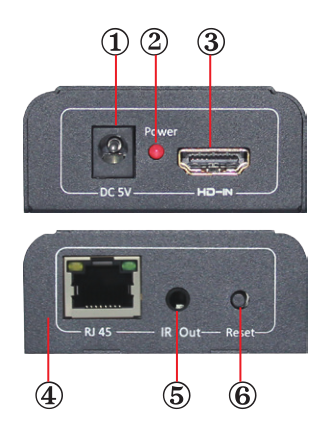

面板视图-发射器

1 电源输入-DC 5V

2 电源指示灯

3 HDMI视频输入

4 RJ45口,连接Cat6/6a/7电缆

5 红外遥控信号输出口

6 复位按钮

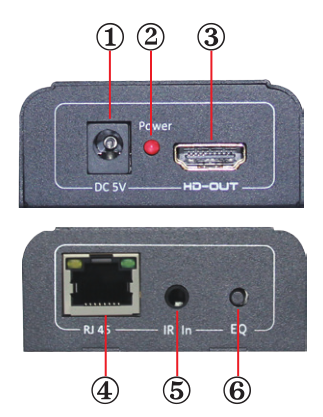

面板视图-接收器

1 电源输入-DC 5V

2 电源指示灯

3 HDMI视频输出

4 RJ45口,连接Cat6/6a/7电缆

5 红外遥控信号输入口

6 EQ按钮

概述

FS-HD2101E是一款采用全新HDMI扩展技术的HDMI延长器。该产品由发射器主机和接收器主机组成,需成对配套使用。采用这款HDMI延长器,HDMI信号可以通过单根高性价比的Cat6/6a/7或以上网线以更高的标准延长至60米,传输距离达60米是家庭应用和闭路电视监控的完美解决方案。FS-HD2101E延长器也是解决长距离HDMI信号传输时图像拼接,色彩失真,传输故障和其他问题的完整解决方案。它支持EQ设置 - 自动搜索最佳传输分辨率HDMI信号,并支持红外回传功能等。
该产品广泛应用于家庭影院,会场展示,多媒体教室等场合。

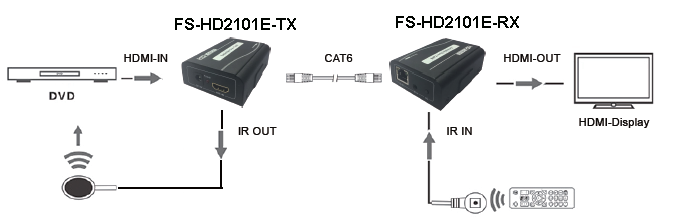

快速安装指南

步骤1:先关闭所有输入/输出设备并移除电源线。

步骤2:使用一根HDMI线缆:将公头连接视频源,母头连接FS-HD2101E-TX的“HDMI IN”端口。使用一根Cat6/6a/7网线:将一端连接到FS-HD2101E-TX的RJ 45连接头,另一端连接到FS-HD2101E-RX的RJ 45连接头。

步骤3:使用另一根HDMI线缆:将公头连接FS-HD2101E-RX的“HDMI OUT”端口,另一端连接显示设备的HDMI接口。

步骤4:确保上述连接正确完成。给FS-HD2101E-TX和FS-HD2101E-RX插入5VDC的电源。当红色电源LED指示灯点亮,显示设备显示正常画面,则整个连接成功完成。

注意:

接线必须远离任何带电磁波的设备,如手机,微波炉,无线电设备,日光灯,电源线等。

本设备不是网络设备,请不要与网络连接以免损坏。

技术规格

产品名称

HDMI延长器

型号

FS-HD2101E

版本

HDMI1.4a   HDCP1.2a

分辨率

480i@60Hz, 480p@60Hz, 576i@50Hz, 576p@50Hz, 720p@50/60Hz, 1080i@50/60Hz, 1080p@60Hz

最远传输距离

使用Cat6或以上网线传输HDMI信号,延长距离可达60

红外遥控器

支持频率为38KHz的载波红外回传控制功能

EQ控制

轻触EQ按钮,自动匹配最佳分辨率

电源适配器

DC5V/1A

功耗

TX: ≤3W   RX: ≤3W

红灯

DC+5V电源指示灯

绿灯

数据信号指示灯

静电防护

接触放电:±2KV   空气放电:±4KV   标准:IEC61000-4-2

运行温度

0 ~ 55

相对湿度

0 ~ 95

外形尺寸

83X62X27mm

外壳

锌合金


应用

• 家庭影院系统

• 场地展示系统

• 多媒体教室系统

• 液晶和等离子平板多媒体广告项目

• 大屏幕LED幕墙展示项目

• 大型投影设备显示系统

• 工业自动化和控制系统

• 音频/视频会议系统

• 安防监控系统

• 多媒体网络教学系统

• 远程网络服务器监控系统

• 中央控制系统

• 军事演习指挥系统
