Managed 高清信号延长器

Model: FS-HD2111E-KVM

KVM HDMI延长器


  • 产品由发射器主机TX和接收器主机RX组成,需成对配套使用
  • 支持HDMI分辨率高达3840x2160@60Hz
  • 采用USB2.0协议,实现KVM远程控制功能
  • 使用Cat5e/6或以上网线传输HDMI信号,2K/4K分辨率可将距离延长至35米,1080P分辨率可延长至70米
  • 支持红外传输,实现远程遥控
  • 支持UTP电缆传电。成对使用时,只需要对TX端通电即可,RX端在连接后自动开始工作
  • 支持PoE供电,RX端无需额外电源
  • 即插即用,无需配置

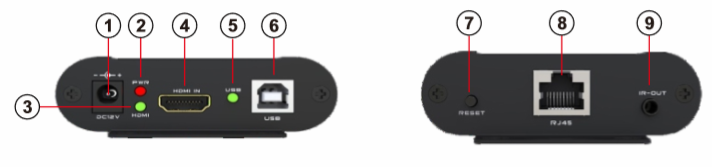

面板视图-发射器

1 电源输入-DC 12V

2 电源指示灯

3 HDMI连接指示灯

4 HDMI视频输入

5 USB连接指示灯

6 USB信号输入口

7 TX复位按钮

8 RJ45口,连接Cat5e/6电缆

9 红外遥控信号输出口

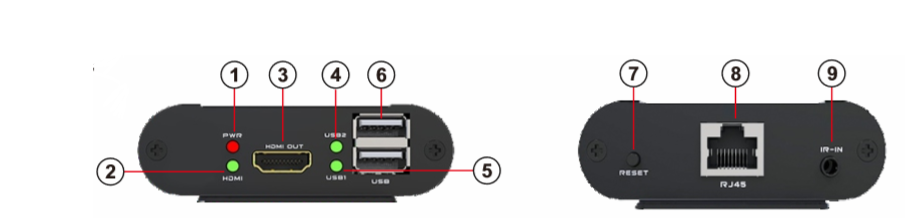

面板视图-接收器

1 电源指示灯

2 HDMI连接指示灯

3 HDMI视频输出

4 UBS2连接指示灯

5 UBS1连接指示灯

6 USB口,连接键盘和鼠标

7 复位按钮,重置整个设备

8 RJ45口,连接Cat5e/6 电缆

9 红外遥控信号输入口

概述

FS-HD2111E-KVM为HDMI网线延长器,采用新一代的HDMI延长技术。通过Cat5e/6或以上规格的网线传输HDMI信号和键盘鼠标控制信号,2K/4K分辨率可将距离延长至35米,1080P分辨率可延长至70米。本产品由发射器主机和接收器主机共同组成,成套使用,智能匹配优化的HDMI信号传输分辨率,向下兼容USB1.1键盘鼠标功能。支持红外遥控和USB2.0键盘鼠标的远程操控功能,无缝对HDMI信号源进行远距离延长。同时本产品采双绞线传电技术,RX接收端无需额外供电,简化了组网流程,节约成本,解决了以往产品两端上电不一致而引起的异常和电能浪费,提升了产品的效率。此产品非常适用于家庭影院,会场展示,多媒体教室和大型网吧等场合,它将在一些对HDMI视频源设备有保护需求的公共信息领域有广阔的市场需求和前景。

注意:

重要警告:

1.产品测试完成后请固定在最终位置。

2.通电前,请确保连接正确。

安全须知:

1.使用前请仔细阅读并保存好使用说明书。

2.在通电前,请先确认连接是否正确。

3.请勿在靠近水,高温等的地方使用本产品。

4.只能使用干布清洁。

5.非专业人士禁止打开机器。

6.产品如有质量问题,请及时与维修人员联系。

快速安装指南

包装清单

1) FS-HD2111E-KVM-TX/FS-HD2111E-KVM-RX: 1套 4) 用户手册:1份

2) 红外模块(接收和发射):1套 5) USB电缆:1根

3) 12V/1A电源适配器:1个

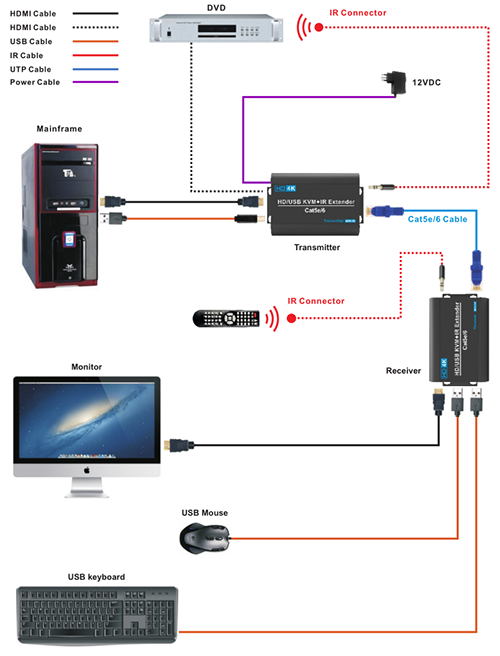

步骤1:HDMI线缆的公头连接视频源。 HDMI线缆的母头连接FS-HD2111E-KVM-TX的“HDMI IN”端口。 UTP线的一端连接FS-HD2111E-KVM-TX的RJ45口。 UTP线的另一端连接FS-HD2111E-KVM-RX的RJ45口。

步骤2:将另一根HDMI线缆的公头连接FS-HD2111E-KVM-RX的“HDMI OUT”端口,另一端连接显示设备的HDMI接口。 根据不同的视频源设备,请将带有USB接口的键盘和鼠标接入USB端口或将一个红外接收组件连接到“IR-IN”端口。

步骤3:确保上述连接正确完成。 给FS-HD2111E-KVM-TX插入12VDC的电源。 相关设备和FS-HD2111E-KVM-RX的红色电源指示灯点亮。 设备两边的绿色HDMI连接指示灯点亮。 如果显示设备显示正常画面则表明连接成功。

步骤4:如果HDMI信号源设备支持红外遥控功能,在FS-HD2111E-KVM-TX的“IR OUT”端口连接配套的红外发射组件, 同时在FS-HD2111E-KVM-RX的“IR IN”端口连接配套的红外接收组件。 用HDMI信号源设备的遥控器对准该接收组件的红外接收窗口,就可以实现远程对HDMI信号源设备的功能控制和操作, 如同直接遥控HDMI信号源设备一样。

步骤5:如果HDMI信号源设备支持USB键盘或鼠标远程控制功能,将FS-HD2111E-KVM-TX的“USB”端口和配套的USB A工头线缆连接, 这时FS-HD2111E-KVM-TX的USB LINK绿色指示灯点亮,同时,将FS-HD2111E-KVM-RX的“USB1或USB2”端口与通用的USB键盘或USB鼠标连接, 这时与其端口相对应的USB LINK绿色指示灯也会点亮。连接成功后,终端显示设备的画面和声音正常,就可以通过该键盘或鼠标远程对HDMI信号源 设备进行功能控制和操作,如同直接遥控HDMI信号源设备一样。

注意:

如果HDMI信号源设备带有鼠标和键盘,将配备的USB线连接FS-HD2111E-KVM-TX的USB端口和HDMI信号源设备,

然后将兼容USB协议的键盘或鼠标插入FS-HD2111E-KVM-RX的USB端口。

技术规格

描述

参数

型号

FS-HD2111E-KVM-TX    FS-HD2111E-KVM-RX

HDMI版本

HDMI1.4

最高分辨率

3840x2160@60Hz

HDMI端口

使用Cat5e/6或以上网线传输HDMI信号,2K/4K分辨率可将距离延长至35米,

1080P分辨率可延长至70

USB端口

USB2.0键盘,鼠标,兼容USB1.1

IR接口

支持38k载波红外遥控

PoE功能

支持PoE供电,RX端无需额外供电,最大传输距离为70

电源指示灯

红色,亮:设备通电; 灭:设备无供电

HDMI指示灯

绿色,亮:HDMI端口连接;灭:HDMI端口无连接

USB指示灯

绿色,亮:USB端口连接;灭:USB端口无连接

工作温度

0~ 70

电源

DC12V/1A

功耗

TX5W;  RX10W

静电防护

接触放电:±2KV    空气放电:±4KV    标准:IEC61000-4-2

相对湿度

0 ~ 95

外壳材料

机身颜色

黑色

外形尺寸

TX: 102mm x 81.4mm x 24.5mm     RX: 102mm x 81.4mm x 24.5mm


应用

• 家庭影院系统

• 场地展示系统

• 多媒体教室系统

• 液晶和等离子平板多媒体广告项目

• 大屏幕LED幕墙展示项目

• 大型投影设备显示系统

• 工业自动化和控制系统

• 音频/视频会议系统

• 安防监控系统

• 多媒体网络教学系统

• 远程网络服务器监控系统

• 中央控制系统

• 军事演习指挥系统
