Managed 12VDC高清视频传输器

Model: FS-HD4604VPS12

4路高清视频电源接收器-12VDC


  • 通过cat5e/6网线实时传输
  • 兼容所有HD-TVI/CVI/AHD/CVBS模拟摄像头
  • 接收视频信号的同时可为摄像头供电
  • 请在“视频传输距离表”中查阅720P/960P/1080P/3MP/4MP/5MP/4K 等摄像头分别对应的传输距离
  • 与FS-HD4301VPT搭配使用为12VDC高清摄像头供电,传输距离可达100米(328英尺)
  • BNC母头和RJ45插座
  • 4路都支持UTC(同轴控制)功能,具有高质量图像
  • 集中供电,可减少工程电缆的使用
  • 出色的抗干扰性
  • 内置固态二极防雷管(TVS),用于防雷和接地环路隔离
  • 滤波器和静电防护设计
  • 防雷等级:三级
  • 黑色镀锌外壳
  • 支持机架,壁挂式和桌面安装,带4个橡胶脚垫
概述

FS-HD4604VPS12是一款4路视频和电源混合接收器,采用标准EIA/TIA 568A/B结构化建筑布线,整合了所有CCTV系统布线。FS-HD4604VPS12专为安装在IDF/电信柜或MDF/设备室而设计,可通过经济高效的UTP电缆实时传输CCTV视频信号。支持任何类型的基带(复合)信号。与发射器搭配使用,可为12VDC输出摄像头同时传输视频和电源混合信号。

FS-HD4604VPS12具有出色的抗干扰能力和低辐射性,允许视频和电源信号在各种环境中共存。与传统视频接收器相比,FS-HD4604VPS12大大降低了成本,提高了性能。与其他同类产品相比,FOLKSAFE的FS-HD4604VPS12具有更高的性能,更好的稳定性和更明显的价格优势。

电线电缆建议

建议将FS-HD4604VPS12与24AWG至22AWG间的非屏蔽双绞线(UTP)配合使用。

个别的屏蔽双绞线应避免使用,因为它们大大减少了系统的操作范围。

带整体屏蔽功能的多对电缆(25对或更多)是可接受的。

视频信号可以与电话,数据通信或低压电源电路在同一线束中共存。

虽然视频可以通过电话穿孔块终端进行路由,但任何桥式抽头,也称为T型抽头,任何电阻,电容或电感器件都必须从双绞线中移除。

有关电线类型,仪表和正确安装技术的更多具体信息,请联系我们获取技术帮助。

Note:

1.实际传输距离将根据电缆质量,特定摄像机和现场环境的不同而有所不同。

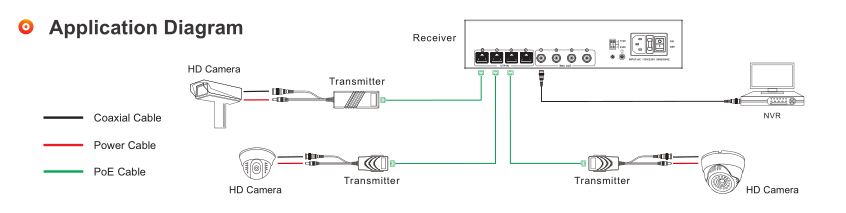

2.请确保在摄像机侧安装发射器,在DVR侧安装接收器以实现最佳质量。

3.如果调整DVR的饱和度,视频传输距离可能会更远。HD-CVI 720P:最大传输距离可达470米(1541英尺)。

4.如果出现色差,同样可以调整饱和度,图像会完美地自动恢复。

5.该设备不防水,不能在户外使用。

技术规格

型号

FS-HD4604VPS12

产品名称

4路高清视频电源接收器-12VDC

应用设备

CCTV摄像头,监视器,DVR,交换机,IP编码器和其他CCTV设备

视频

视频格式

       HD-TVI/CVI/AHD/CVBS

工作频率

       直流达71MHz

共模和差模抑制

            15KHz71MHz  60 dB typ.

阻抗

同轴电缆:BNC公头     75Ω不平衡

UTP: RJ45插座     100Ω平衡

弱化

0.5 dB typ.

电线类型

网络线缆

一条非屏蔽双绞线(每个视频信号)24-16 AWG (0.5-1.31mm)

分类类型

2类或更好的分类选择

阻抗

100 ± 20 ohms

直流回路电阻

52 ohms 1,000ft (18 ohms 100m)

微分电容

19 pF/ft最大(62 pF/m最大)

电源

电源输入

无需额外电源

电源传输

通过3UTP cat5e/6网线,12VDC最远达328ft /100m

功耗

50W

连接器

视频输入

RJ45插座

视频输出

BNC母头

防护

防雷

内置二极防雷管(TVS

静电防护

结构

外形尺寸(长**高)

300*261.2*67mmBNC连接头&安装支架除外)

外壳

电镀

机身颜色

黑色

净重

4.75kg

工作环境

运行温度

-25º ~55º C

相对湿度

0~95%(无凝结)

存储温度

-40º ~85º C


应用

• 安防监控系统

• 多媒体网络教学系统

• 医疗监控显示系统

• 工业自动化控制系统

• 银行、证券、金融信息显示系统

• 远程网络服务器监控系统

• 百货公司安保系统

• 赌场安保系统

• 医院、机场和银行

• 校园
